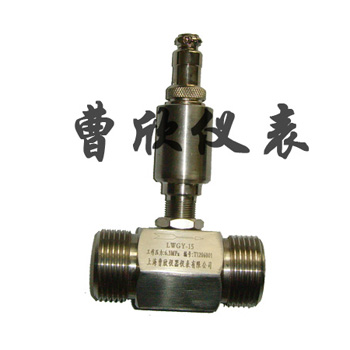

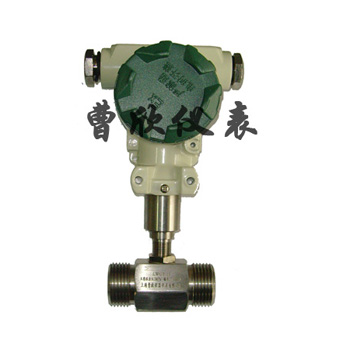

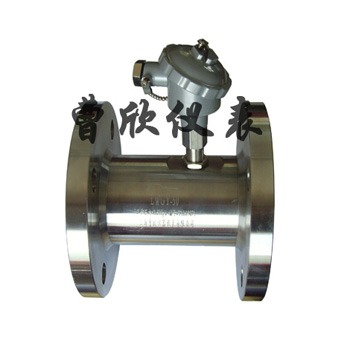

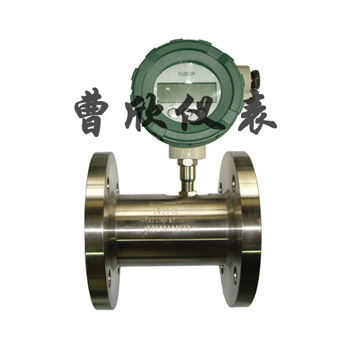

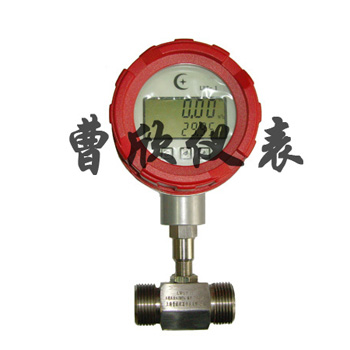

涡轮流量计

, , , , , ,
  •  高精度  0.2%, 0.5%, 1%可选
  •  耐磨  硬质合金,特殊耐磨材料
  •  双向  双向涡轮流量计可供选择。
  •  多种输出  脉冲,4~20mADC,现场累计/瞬时显示
  •  通讯:MODBUS(RTU)
  •  电源范围宽  5~24VDC
  •  防爆  Ex dⅡBT4/Ex ib Ⅰ
  •  系列化  通径DN2 - DN300mm
  •  特殊规格均可定做

产品展示

流量计/流量传感器

电磁流量计

涡街流量计

液体涡轮流量计

气体涡轮流量计

节流装置流量计

金属管浮子流量计

靶式流量计

科里奥利质量流量计

插入式流量计

气体质量流量计

椭圆齿轮流量计

采集控制系统

IC卡预付费系统

PID恒流控制系统

GPRS数据采集系统

定量加料控制系统

温度/压力/液位

UHZ磁翻柱液位计

SBNZ温度传感器

CX180压力变送器

联系方式

上海曹欣仪器仪表有限公司

地址:上海松江沪松公路3716号

24小时服务电话:18917355193

电话:+86(21)37017603(总机)

   +86(21)37012001?

   +86(21)37012002

传真:021-37012002-806

邮箱:shcxsale@126.com

网站:flowmeter-sensor.com


售前咨询   售后服务

产品资讯及下载

资料下载|产品配件|相关产品
  • 涡轮流量计使用说明书
  • 涡轮流量计外型图纸CAD图纸
  • 涡轮流量计RS485通讯协议
  • 涡轮流量计转换器使用说明书
  • 涡轮流量计转换器使用说明书英文版,,,,,,,,,,,,,,,,,,
  • ,

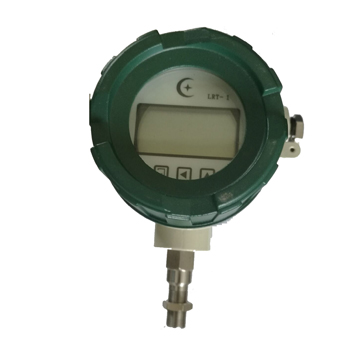

  •     LRT-I现场表(电池供电)
  •    LRT-II智能表(24VDC)
  •    LWF-02脉冲放大器

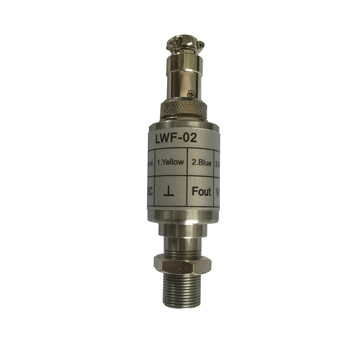

  •    LWF-01脉冲放大器
  •    LWA-II电流放大器,,,,,,,,,,,,,,,,,,,,
  • ,

产品介绍安装与使用选型实例工作原理产品问答

主要技术参数

1.口径:DN2-DN300
2.线性度:0.2%,0.5%,1.0%
3.环境温度:-20~55℃
4.介质温度:-20~120℃(常规),-200(低温型),180(高温型)
5.环境湿度:相对湿度5~100%(不允许有结露现象)
6.壳体材质:304,316,316L
7.叶轮:SUS430,SUS329J1
8.轴承:硬质合金,宝石,四氟
9.轴:不锈钢,钨钢,陶瓷
10.电源:3.6V锂电池(3年以上),24VDC,12VDC
11.输出:脉冲,4-20ma,1-5V,0-5V,
12.通信:RS485(MODBUS)
13.连接方式:法兰,卡箍(卫生型),螺纹,焊接(高压型),特殊定制
14.显示:14位LCD及工程单位显示(上排:瞬时流量;下排:累积流量)
15.电器类别:防爆等级Ex ib I或Ex dⅡBT4

流量范围表
公称
通径
DN(mm)
流量范围(m3/h)
流体
温度
(℃)
公称
压力
PN(MPa)
环境
温度
(℃)
相对
温度
(%)
最大
压力
损失
(MPa)
基本误差限0.2%*
基本误差限0.5%
基本误差限1%
下限
上限
下限
上限
下限
上限
2*




0.03
0.13
-20
~+120
6.3
-25
~+55
≤ 80
0.15
4*




0.04
0.25
0.12
6


0.1
0.6
0.1
0.6
6.3
16*
25*
32*
0.08
10


0.25
1.2
0.2
1.2
0.05
12


0.4
2.5
0.25
2.5
15
1.2
4
0.6
4
0.4
4
0.035
20
1.5
7
1.1
7
0.7
7
25
2
10
1.6
10
1
10
32
3.2
16
2.5
16
1.6
1
1.6
2.5
0.025
40
4
20
3
20
2
20
50
8
40
4
40
4
40
65
12
60
6
60
6
60
80
16
100
10
100
10
100
100
25
160
20
160
20
200
1.6
2.5
150
50
300
40
300
40
400
200
150
750
100
600
80
800
250*
200
1000
160
1000
120
1200
1.6
300*


260
1600
180
1800
,,,,,,,,,,,,,,
                   尺寸
公称通径
  DN(mm)
G
I(mm)
L(mm)
重量
(kg)
2*、4*、6
G 3/8″
11
50
0.5
10
G 1/2″
16
60
0.6
12
G 1″
18
75
1.2
15
G 1″
18
75
1.0
20
G 11/4″
23
100
1.7
25
G 11/4″
23
100
1.5

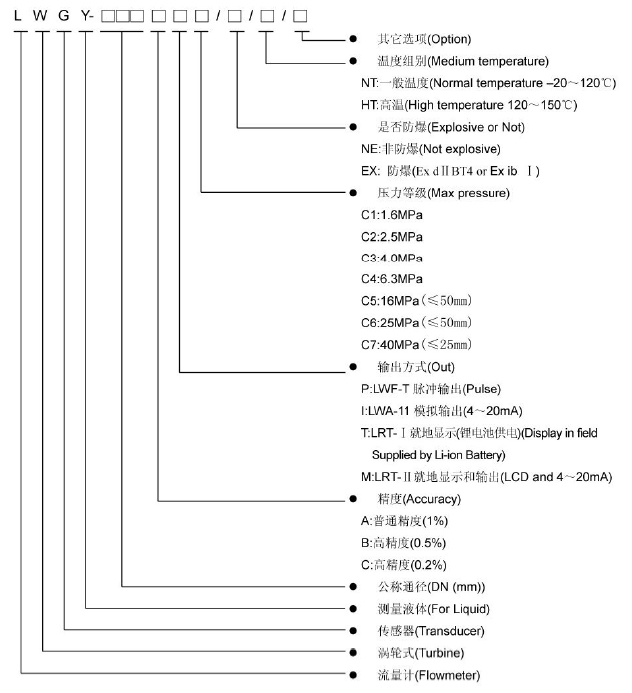

选型表

,,,,,,,,,,,,,,,

工作原理图

/images/editor/UploadFile/201689203357227.swf

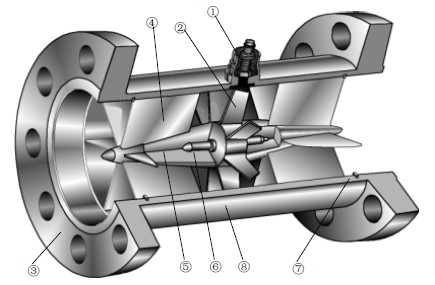

涡轮流量计结构组成



(1)传感线圈

(2)叶轮组件

(3)法兰

(4)导向片

(5)导向座

(6)轴

(7)压紧圈

(8)壳体

流体流经传感器,由于叶轮与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比.

,,,,,,,,,,,,,,,,

问:涡轮流量计有什么优缺点?

涡轮流量计优点有:

1:容易维修--涡轮流量计小型轻量,所以在配管上装、拆都容易。

2:耐高压--涡轮流量计外形简单,容易实现耐高压的设计。

3:精度高--涡轮流量计的精度最高可达0.2%,常规0.5%和1%。

4:测量流量范围宽--涡轮流量计测量范围度达1:10,在此范围有很好的线性度。

5:温度范围宽--选用合适的轴承及检测部分,可测低温-200度,高温达150度。

涡轮流量计的缺点有:

1:不能测量含固体物介质,需要介质比较干净。

2:不能测量强腐蚀性介质。





问:涡轮流量计有几种连接方式?

答:涡轮流量计安装方式有:法兰连接方式,螺纹连接方式,卡箍快装连接,焊接连接,还可以根据客户要求定做连接方式。





问:涡轮流量计供电电源有哪几种?功耗有多大?

答:涡轮流量计供电电源有3.6V锂电池和24V直流供电两种。电池供电可连续工作3年以上。

,,,,,,,,,,,,,,,,,
