流量计/流量传感器 > 气体涡轮流量计
点击查看大图片

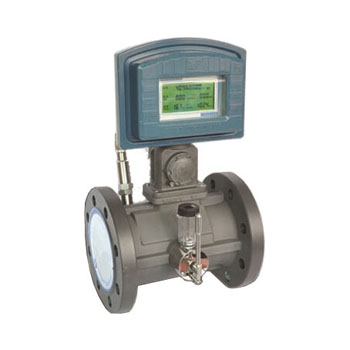

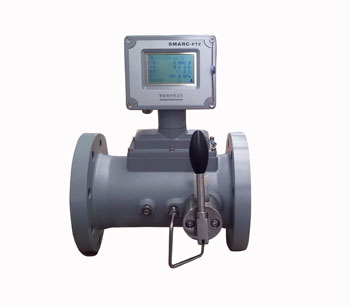

气体涡轮流量计

,

精度高

温度压力双补偿

双电源供电,断电也能运行

天然气计量首选



产品展示

流量计/流量传感器

电磁流量计

涡街流量计

液体涡轮流量计

气体涡轮流量计

节流装置流量计

金属管浮子流量计

靶式流量计

科里奥利质量流量计

插入式流量计

气体质量流量计

椭圆齿轮流量计

采集控制系统

IC卡预付费系统

PID恒流控制系统

GPRS数据采集系统

定量加料控制系统

温度/压力/液位

UHZ磁翻柱液位计

SBNZ温度传感器

CX180压力变送器

联系方式

上海曹欣仪器仪表有限公司

地址:上海松江沪松公路3716号

24小时服务电话:18917355193

电话:+86(21)37017603(总机)

   +86(21)37012001?

   +86(21)37012002

传真:021-37012002-806

邮箱:shcxsale@126.com

网站:flowmeter-sensor.com


售前咨询   售后服务

产品资讯及下载

资料下载|产品配件|相关产品
    ,,,,,,,,,,,,,,,,
  • LRT-I现场表(电池供电)
  • LRT-II智能表(24VDC)
  • LWF-02脉冲放大器
  • LWF-01脉冲放大器
  • LWA-II电流放大器,,,,,,,,,,,,
  • ,

产品介绍安装与使用选型实例工作原理产品问答

主要特点:

■ 智能一体化设计可动态检测介质的温度与压力,并进行自动补偿和压缩因子修正,直接显示气体的标准瞬时体积流量和标准体积总量。
■ 304不锈钢涡轮强度高、耐腐蚀、抗老化、使用寿命长、准确度高、重复性好。
■ 先进的微机技术与高性能的单片机,使整机功能更强大、性能更优越。
■ 先进的双电源微功耗高新技术,整机功耗低,既能凭内电池长期供电运行,又可接外电源供电运行。
■ 流量计带有脉冲信号输出,也可根据用户需要输出4~20mA标准模拟信号,IC卡定量脉冲信号等多种信号。
■ 采用RS485-MODBUS协议
■ 采用E2-PROM数据存储技术,设置参数断电后可长期保存。
■ 内部电池低电压报警(≤2.7V),提醒用户及时更换电池。
■ 意外断电,自动保存数据,防止数据丢掉。
■ 外供电与流量计主电路隔离,隔离电压高达1000V。

■ 可靠的电磁兼容设计。

技术参数:

■ 公称通径: DN25~DN300,如有特殊要求,可提供更大口径的流量计。
■ 工作压力: 0.5~4MPa,如有特殊要求,可提供更大压力的流量计。
■ 准确度: ±1.0%(Qmin~0.2Qmax ±2.0%;0.2Qmax~Qmax±1.0%), ±1.5%(Qmin~0.2Qmax ±3.0%;0.2Qmax~Qmax±1.5%)   (*注:Qmin为流量范围内所能测到最小 流   量,Qmax为流量范围内所能测到的最大流量,如有特殊要求也可提供0.5级的流量计)
■ 重复性: 优于0.2%
■ 防爆等级: ExdIIBT4,
■ 防护等级: IP65
■ 壳体材质: 不锈钢(1Cr18Ni9Ti)
■ 电气性能指标 :
   供电方式(内电源)电池供电:3.6V锂电池供电
           (外电源1)DC24V二线制供电,允许范围DC18V~DC30V。
■ 输入信号:
   温度信号:-35℃~+125℃(PT1000铂电阻,准确度:≤±0.5%)
   压力信号:0~4Mpa(准确度:≤±0.5%)  (*注:所有输入信号,流量计内部已正确连接,用户请不要自行拆接。)
■ 输出信号:
   脉冲信号:由前置放大器放大、整形后输出的流量脉冲信号(未经修正,供流量计检定用)。
   4~20mA标准电流:由流量计显示流量转换的电流模拟量
■ 通讯协议: RS485(通讯速率:2400bps、4800bps、9600bps;通讯方式:半双工、8位数据位、1位停止位、无奇偶校验)



,,,,

,,,,,,,

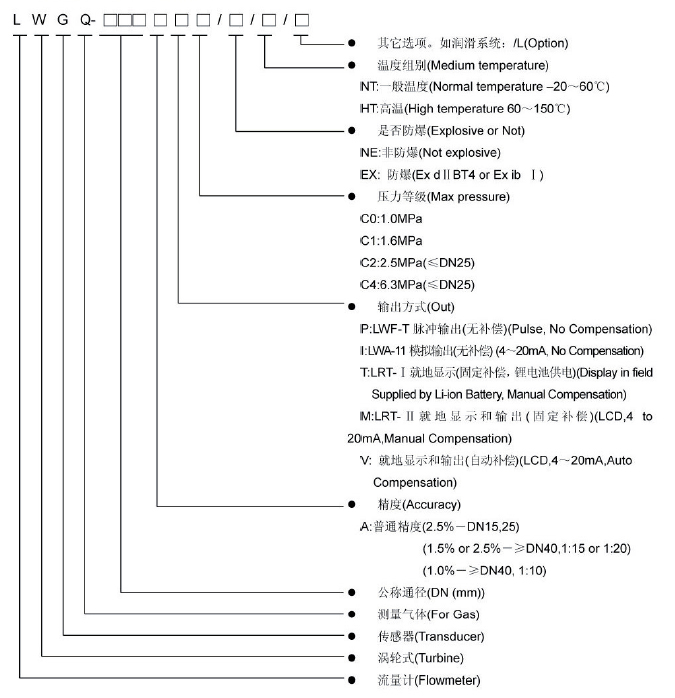

型号
规格
工作状态流量范围(m3/h)
流体温度
环境温度
相对湿度
公称压力PN(MPa)
最大压力损失(kPa)
基本误差
1%
基本误差
1.5%
基本误差
2.5%
LWGQ-15


1.5~7.5
-20~+120℃
-20~+60℃
≤95%
6.3
1
LWGQ-25


6~42
0.7
LWGQ-40
8.4~84
8.4~160

1.6
2.5
4.0
0.6
LWGQ-50
16.8~168
16.8~336

0.5
LWGQ-80
34~340
34~680

0.7
LWGQ-100
51~510
51~1020

0.7
LWGQ-150
98~980
98~1960

0.8
LWGQ-200
170~1700
170~2550

0.8
LWGQ-250
230~2300
230~3450

0.8
LWGQ-300
400~4000
400~6000

0.8

,,,,
当被测流体流经传感器时,传感器内的叶轮借助于流体的动能而产生旋转,叶轮即周期性地改变磁电感应系统中的磁阻值,使通过线圈的磁通量周期性地发生变化而产生电脉冲信号,经放大器放大后进行显示或传送至相应的流量积算仪表、PLC或上位计算机,进行流量或总量的测量,,,,,,,,,,,,,,,,
故障现象
故障原因
排除方法
没有输出信号
接线不对
叶轮卡死不转
检测线圈断路或短路
前置放大器不良
前置放大器没有电源或电源电压太低
显示仪表本身有故障
检查接线是否正确
检查管道内是否有杂物
检修放大器
检修放大器
检修放大器或提高电源电压至规定要求
检修显示仪表
流量为零时有输出信号
外界强电磁场干扰
管道震动引起叶轮来回摆动
管道震动引起磁钢与线圈之间有相对运动
检查屏蔽线接地是否良好或排除干扰
消除管道震动
消除管道震动
指示流量与实际流量不符
第二种故障原因引起
前置放大器不良
出口压力过低
轴承磨损
叶轮附着杂质、赃物
配管不良
显示仪表故障
消除管道震动
检修放大器
增加压力
更换轴承
清洗管道
重新配管
检修显示仪表
,,,,,,,,,,,,,,,,
