流量计/流量传感器 > 差压流量计
点击查看大图片

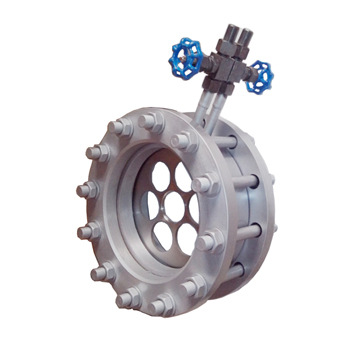

差压流量计

, , , , , , & 结构简单,安装方便,无需实流标定
& 角接取压,法兰取压,径距取压
& 精确度适中,精确度为0.5%~1.5%
& 附件齐全,可为用户设计计算书

&
可测量气体,液体,蒸汽的流量

产品展示

流量计/流量传感器

电磁流量计

涡街流量计

液体涡轮流量计

气体涡轮流量计

节流装置流量计

金属管浮子流量计

靶式流量计

科里奥利质量流量计

插入式流量计

气体质量流量计

椭圆齿轮流量计

采集控制系统

IC卡预付费系统

PID恒流控制系统

GPRS数据采集系统

定量加料控制系统

温度/压力/液位

UHZ磁翻柱液位计

SBNZ温度传感器

CX180压力变送器

联系方式

上海曹欣仪器仪表有限公司

地址:上海松江沪松公路3716号

24小时服务电话:18917355193

电话:+86(21)37017603(总机)

   +86(21)37012001?

   +86(21)37012002

传真:021-37012002-806

邮箱:shcxsale@126.com

网站:flowmeter-sensor.com


售前咨询   售后服务

产品资讯及下载

资料下载|产品配件|相关产品
  • 涡轮流量计使用说明书
  • 涡轮流量计外型图纸CAD图纸
  • 涡轮流量计RS485通讯协议
  • 涡轮流量计转换器使用说明书
  • 涡轮流量计转换器使用说明书英文版,,,,,,,,,,,,,,,
  • ,
    ,,,,,,,,,,,

产品介绍安装与使用选型实例工作原理产品问答

 工作原理图

/images/editor/UploadFile/2016892144133.swf

 LG系列孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。

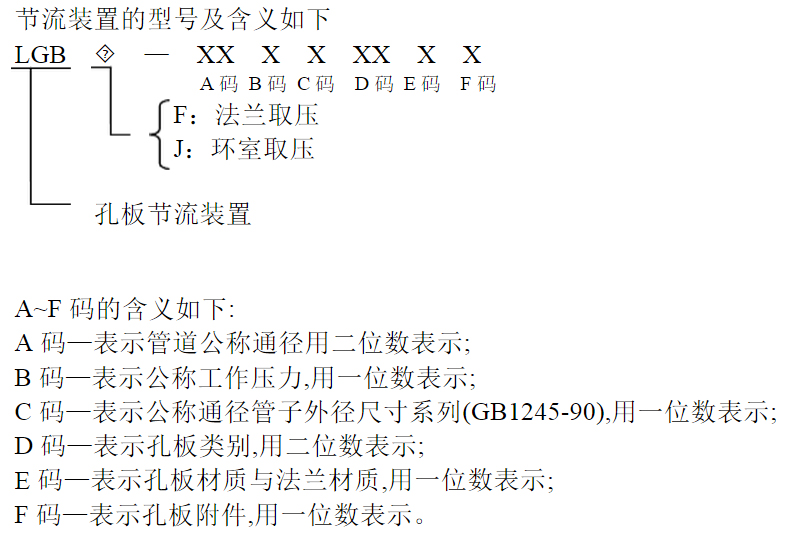

主要技术参数
1.公称直径:DN15--DN1000(mm)
2.公称压力:最高10MPa
3.工作温度:-50 -- 550
4.量程比:1:3,1:4
5.取压方式:法兰取压,角接取压,径距取压
,,,,,
1、孔板在安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。
2、新装管路系统,必须在管道冲洗和扫线后再进行孔板的安装。
3、注意孔板安装方向“+”号应该向着流束。
4、孔板中心应该和管道中心线相重合,同心度误差不得超过0.015(1/β -1)的数值。
5、孔板在管道中安装时应保证其端面与管道轴线垂直、垂直度误差不得超过±1°。
6、夹紧孔板用的密封垫片(包括环室与法兰、环室与孔板间),在夹紧后,不得突入管道内壁。
7、孔板安装处必须严密,不允许有泄漏现象存在。因此,安装工作必须在管道试压前进行。
8、导压管应垂直或倾斜敷设,其倾度不得小于1:12。粘度较高的流体,其倾斜度还应增大。
9、为了避免差压讯号传送失真,正负导压管应尽量靠近敷设,严寒地区还应采取防冻措施。
10、孔板安装在垂直主管道上时,取压口位置,可在取压装置的平面上任意选择
11、导压管按被测介质的性质而选择耐压、耐腐蚀的材料制造,其内径不得小于6毫米,长度最好在16米之内。
,,,,

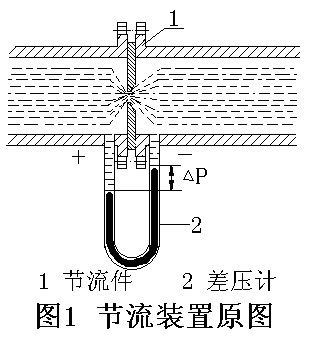

   节流装置是人为地在介质流通的管道内造成节流(如图1)当被测介质流过节流装置后,造成一个局部收缩,流束集中,流速增加,静压力降低,于是在节流件的上下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系,流量愈大,所产生的静压力差愈大,因此通过测量差压的方法,就可测得流量。

,,,,
孔板流量计的优点有哪些?
1:标准节流件是得到了国际标准组织的认可,无需实流校准,即可投用,在流量计中亦是唯一的
2:结构简单、牢固、性能稳定可靠、价格低廉
3:应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流
4:检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产

孔板流量计的缺点有哪些?
1.测量的重复性、精确度在流量计中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高
2:范围度窄,由于流量系数与雷诺数有关,一般范围度仅1∶3~1∶4
3:有较长的直管段长度要求,一般难于满足。尤其对较大管径,问题更加突出
4:压力损失大
5:孔板以内孔锐角线来保证精度,因此对腐蚀、磨损、结垢、脏污比较敏感,长期使用精度难以保证,需每年强检一次;
,,,,,,
