流量计/流量传感器 > 椭圆齿轮流量计
点击查看大图片

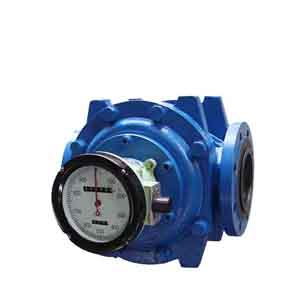

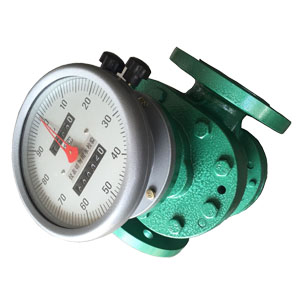

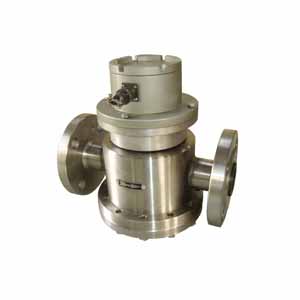

椭圆齿轮流量计

, , ,

◆ 口径从10~150mm;

◆ 外壳材质有多种供选择:铝、不锈钢及中高压不锈钢、PPS、青铜等;

◆ 轴承材质有多种供选择:陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等;

◆ 轴的材质:316不锈钢;

◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;

◆ 量程比10:1,最大可达50:1;

◆ 精度为±1%,±0.5%和±0.2%,重复性±0.03%;

◆ 粘度最高可达1,000 000CP;

产品展示

流量计/流量传感器

电磁流量计

涡街流量计

液体涡轮流量计

气体涡轮流量计

节流装置流量计

金属管浮子流量计

靶式流量计

科里奥利质量流量计

插入式流量计

气体质量流量计

椭圆齿轮流量计

采集控制系统

IC卡预付费系统

PID恒流控制系统

GPRS数据采集系统

定量加料控制系统

温度/压力/液位

UHZ磁翻柱液位计

SBNZ温度传感器

CX180压力变送器

联系方式

上海曹欣仪器仪表有限公司

地址:上海松江沪松公路3716号

24小时服务电话:18917355193

电话:+86(21)37017603(总机)

   +86(21)37012001?

   +86(21)37012002

传真:021-37012002-806

邮箱:shcxsale@126.com

网站:flowmeter-sensor.com


售前咨询   售后服务

产品资讯及下载

资料下载|产品配件|相关产品
    ,,,,,,,,,
    ,,,,,,,,,

产品介绍安装与使用选型实例工作原理产品问答

椭圆齿轮流量计是一种指针显示,字轮累积计数装置及回零装置的轻型容积式流量仪表,广泛应用于各工业领域的液体流量控制,适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,精度高,使用和维修方便等特点,选用不同的制造材料,可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

主要技术参数:
◆ 口径从10~150mm;
◆ 外壳材质有多种供选择:铝、不锈钢及中高压不锈钢、PPS、青铜等;
◆ 轴承材质有多种供选择:陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等;
◆ 轴的材质:316不锈钢;
◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;
◆ 量程比10:1,最大可达50:1;
◆ 精度为±1%和±0.5%两种,重复性±0.03%;
◆ 安装时直管段要求:5D+3D,需加装过滤器;
◆ 粘度最高可达1,000 000CP;
◆ 压力等级最高可达551bar;
◆ 耐温等级最高可达-10~60℃;
,,

安装注意事项

椭圆齿轮流量计在安装前应清洁管道.
若液体内含有固体颗粒,则必须在管道上游加装过滤器
若液体中含气体应安装排气装置
椭圆齿轮流量计对前后直管段没有一定的要求
它可以水平或垂直安装,安装时应使流量计的椭圆齿轮转动轴与地面平行

使用注意事项

按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级或0.2级
如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度
不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证
使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能
椭圆齿轮流量计在仪表所规定的使用温度范围内使用
长期使用后的椭圆齿轮流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度
要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定

型号
LC-A铸铁
LC-E铸钢
LC-B不锈钢
公称压力MPa
1.0   1.6
2.5 4.0 6.4
1.0 1.6
被测液体粘度
2-200mPa.s
被测液体温度
-20℃~+100℃
流量范围m3/h
型号


精度等级
  公称口
  径DNmm
LC-A铸铁
LC-E铸钢
LC-B不锈钢
0.5级
0.2级
0.5级
0.2级
0.5级
0.2级
10
0.08 - 0.4
0.1 - 0.4
0.08 - 0.4
0.1 - 0.4
0.1 - 0.5
0.1 - 0.5
15
0.25 - 1.5
0.3 - 1.5
0.25 - 1.5
0.3 - 1.5
0.3 - 1.5
0.3 - 1.5
20
0.5 - 3
0.6 - 3
0.5 - 3
0.6 - 3
0.6 - 3
0.6 - 3
25
1 - 6
1.2 - 6
1 - 6
1.2 - 6
1.2 - 6
1.2 - 6
40
2.5 - 15
3 - 15
2.5 - 15
3 - 15
3 - 15
3 - 15
50
4 - 24
4.8 - 24
4 - 24
4.8 - 24
4.8 - 24
4.8 - 24
80
10 - 60
12 - 60
10 - 60
12 - 60
12 - 60
12 - 60
100
16 - 100
20 - 100
16 - 100
20 - 100
20 - 100
20 - 100
150
32 - 190
38 - 190
32 - 190
38 - 190
38 - 190
38 - 190
200
34 - 340
68 - 340
34 - 340
68 - 340
68 - 340
68 - 340

,,,,,,
流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量.,,,,,,,
,,,,,,,,,
